1. Il punto A si trova al centro tra due cariche. Entrambe le cariche hanno la stessa intensità ma segno opposto e sono separate da una distanza a. L'intensità del campo elettrico nel punto A è di 36 N/C. Se il punto A si sposta di 1/2a verso una delle due cariche , qual è l'intensità del campo elettrico nel punto A?

Conosciuto :

Carica 1 (q 1 ) = +Q

Carica 2 (q 2 ) = -Q

La distanza tra la carica 1 e il punto A (r 1A ) = ½ a

La distanza tra la carica 2 e il punto A (r 2A ) = ½ a

L'intensità del campo elettrico nel punto A (E A ) = 36 NC -1

Ricerca: l'intensità del campo elettrico

soluzione:

Passaggio 1.

Il campo elettrico è prodotto da una carica +Q nel punto A :

Campi elettrici: problemi e soluzioni 1

La carica di prova è positiva e la carica 1 è positiva, quindi la direzione del campo elettrico punta verso la carica 2.

La carica elettrica prodotta da una carica -Q nel punto A :

Campi elettrici: problemi e soluzioni 2

La carica di prova è positiva e la carica 2 è negativa, quindi la direzione del campo elettrico punta verso la carica 2.

La risultante del campo elettrico nel punto A:

Campi elettrici: problemi e soluzioni 3

Passo 2:

Se il punto A viene spostato vicino alla carica 1, allora:

La distanza tra la carica 1 e il punto A (r 1A ) = ¼ a

La distanza tra la carica 2 e il punto A (r 2A ) = ¾ a

Il campo elettrico prodotto dalla carica +Q nel punto A :

Campo elettrico: problemi e soluzioni 4

La carica di prova è positiva e la carica 1 è positiva, quindi la direzione del campo elettrico punta verso la carica 2.

Il campo elettrico prodotto dalla carica -Q nel punto A :

Campi elettrici: problemi e soluzioni 5

La carica di prova è positiva e la carica 2 è negativa, quindi la direzione del campo elettrico punta verso la carica 2.

La risultante del campo elettrico nel punto A:

Campi elettrici: problemi e soluzioni 6

2. Due cariche q A = 1 μC e q B = 4 μC sono separate da una distanza di 4 cm (k = 9 x 10 9 N m 2 C −2 ). Qual è l'intensità del campo elettrico al centro tra q A e q B?

Conosciuto :

Carica A (q A ) = 1 μC = 1 x 10 −6 C

Carica B (q B ) = 4 μC = 4 x 10 −6 C

k = 9 x 10 9 N m 2 C −2

Distanza tra le cariche A e B (r AB ) = 4 cm = 0.04 metri

Distanza tra la carica A e il punto centrale (r A ) = 0.02 metri s

Distanza tra la carica B e il punto centrale (r B ) = 0.02 metri s

Nota: l'intensità del campo elettrico

soluzione:

Il campo elettrico prodotto dalla carica A nel punto centrale:

Campi elettrici: problemi e soluzioni 7

La carica di prova è positiva e la carica A è positiva, quindi la direzione del campo elettrico punta verso la carica B.

Il campo elettrico prodotto dalla carica B nel punto centrale:

Campi elettrici: problemi e soluzioni 8

La carica di prova è positiva e anche la carica B è positiva, quindi la direzione del campo elettrico punta verso la carica A.

La risultante del campo elettrico nel punto centrale:

E A ed E B hanno direzione opposta.

E = MI B – MI LA = 9 x 10 7 – 2.25 x 10 7 = 6.75 x 10 7 NC -1

3. Secondo la figura sottostante, dove si trova il punto P in modo che l'intensità del campo elettrico nel punto P = 0? (k = 9 x 10⁹ Nm² C⁻² , 1 μC = 10⁻⁶ C )

Campi elettrici: problemi e soluzioni 9

Soluzione

Se il punto P si trova a sinistra di Q1 , il campo elettrico prodotto da Q1 sul punto P è diretto verso sinistra ( lontano da Q1 ) e il campo elettrico prodotto da Q2 sul punto P è diretto verso destra (verso Q1 ) . La direzione del campo elettrico è opposta, quindi il campo elettrico nel punto P è nullo.

Conosciuto :

Q 1 = +9 μC = +9 x 10 −6 C

Q 2 = -4 μC = -4 x 10 −6 C

k = 9 x 10 9 Nm 2 C −2

Distanza tra la carica 1 e la carica 2 = 3 cm

Distanza tra Q 1 e il punto P (r 1P ) = a

Distanza tra Q 2 e il punto P (r 2P ) = 3 + a

Ricerca: posizione del punto P

soluzione:

Il punto P si trova a sinistra di Q 1.

Il campo elettrico prodotto da Q 1 nel punto P:

Campi elettrici: problemi e soluzioni 10

La carica di prova è positiva e Q1 è positivo, quindi la direzione del campo elettrico è verso sinistra.

Il campo elettrico prodotto da Q 2 nel punto P :

Campi elettrici: problemi e soluzioni 11

La carica di prova è positiva e Q2 è negativa, quindi la direzione del campo elettrico è verso destra.

Risultante del campo elettrico nel punto A:

Campi elettrici: problemi e soluzioni 12

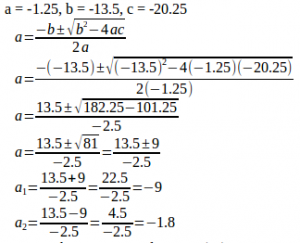

Utilizzare la formula quadratica per trovare a:

Campi elettrici: problemi e soluzioni 12

Distanza tra Q 2 e il punto P (r 2P ) = 3 + a = 3 – 1.8 = 1.2 cm oppure 3 + a = 3 – 9 = -6 cm.

Distanza tra Q 1 e il punto P (r 1P ) = a = -9 cm o -1.8 cm.

Il punto P si trova a 1.2 cm a destra di Q 2.

4. La carica q3 è situata a 5 cm a destra di q2 , come mostrato nella figura sottostante. Qual è l'intensità del campo elettrico sulla carica q3 ( 1 µC = 10⁻⁶ C)?

Campi elettrici: problemi e soluzioni 14

soluzione:

Campi elettrici: problemi e soluzioni 15

La carica q 3 è positiva, quindi la direzione del campo elettrico sulla carica q 3 punta verso la carica negativa q 2 (E 2 ) e si allontana dalla carica positiva q 1 (E 1 ). Il risultante del campo elettrico è la somma dei campi elettrici E 1 e E 2.

Conosciuto :

Carica q 1 = 5 µC = 5 x 10 -6 Coulomb

Carica q 2 = 5 µC = -5 x 10 -6 Coulomb

Distanza tra la carica q 1 e la carica q 3 (r 1 ) = 15 cm = 0.15 m = 15 x 10 -2 metri

Distanza tra la carica q 2 e la carica q 3 (r 2 ) = 5 cm = 0.05 m = 5 x 10 -2 metri

k = 9 x 10 9 N m 2 C -2

Ricerca: Il campo elettrico alla carica q 3

soluzione:

Il campo elettrico 1:

E 1 = kq 1 / r 1 2

E 1 = (9 x 10 9 )(5 x 10 -6 ) / (15 x 10 -2 ) 2

E 1 = (45 x 10 3 ) / (225 x 10 -4 )

E 1 = 0.2 x 10 7 N/C

Il campo elettrico 2:

E 2 = kq 2 / r 2 2

E 2 = (9 x 10 9 )(5 x 10 -6 ) / (5 x 10 -2 ) 2

E 2 = (45 x 10 3 ) / (25 x 10 -4 )

E 2 = 1.8 x 10 7 N/C

Risultante del campo elettrico:

La risultante del campo elettrico sulla carica q 3 :

E = E 2 – E 1 = (1.8 x 10 7 ) – (0.2 x 10 7 ) = 1.6 x 10 7 N/C

La direzione del campo elettrico punta verso sinistra (stessa direzione di E 2 ).

5. Due cariche sono separate come mostrato nella figura sottostante. Qual è il campo elettrico nel punto P (k = 9 x 10⁹ N m² C⁻² )?

Soluzione

Campi elettrici: problemi e soluzioni 16

Conosciuto :

Carica q A = +2.5 C

Carica q B = -2 C

Distanza tra la carica q A e il punto P (r A ) = 5 m

Distanza tra la carica q B e il punto P (r B ) = 2 m

k = 9 x 10 9 N m 2 C -2

Si richiede: l'intensità del campo elettrico nel punto P.

soluzione:

Il campo elettrico A:

E A = kq A / r A 2

E A = (9 x 10 9 )(2.5) / (5) 2

E A = (22.5 x 10 9 ) / 25

EA = 0.9 x 10⁹ N / C

Il campo elettrico B:

E B = kq B / r B 2

E B = (9 x 10 9 )(2) / (2) 2

E B = (18 x 10 9 ) / 4

E B = 4.5 x 10 9 N/C

Risultante del campo elettrico:

Risultante del campo elettrico nel punto P:

E = E B – EA = (4.5 – 0.9) x 10 9 = 3.6 x 10 9 N/C

La direzione verso sinistra (stessa direzione di E B ).

6. Due cariche Q 1 = -40 µC e Q 2 = +5 µC come mostrato nella figura sottostante (k = 9 x 10 9 Nm 2 .C -2 e 1 µC = 10 -6 C),. Qual è l'intensità del campo elettrico nel punto P?

Campi elettrici: problemi e soluzioni 17

Conosciuto :

Carica q 1 = -40 µC = -40 x 10 -6 C

Carica q 2 = +5 µC = +5 x 10 -6 C

Distanza tra q 1 e il punto P (r 1 ) = 40 cm = 0.4 m = 4 x 10 -1 m

Distanza tra q 2 e il punto P (r 2 ) = 10 cm = 0.1 = 1 x 10 -1 m

k = 9 x 10 9 N m 2 C -2

Si richiede: l'intensità del campo elettrico nel punto P.

soluzione:

Il campo elettrico 1:

E 1 = kq 1 / r 1 2

E 1 = (9 x 10 9 )(40 x 10 -6 ) / (4 x 10 -1 ) 2

E 1 = (360 x 10 3 ) / (16 x 10 -2 )

E 1 = 22.5 x 10 5 N/C

Il campo elettrico 2:

E 2 = kq 2 / r 2 2

E 2 = (9 x 10 9 )(5 x 10 -6 ) / (1 x 10 -1 ) 2

E 2 = (45 x 10 3 ) / 1 x 10 -2

E 2 = 45 x 10 5 N/C

Risultante del campo elettrico:

La risultante del campo elettrico nel punto P:

E = MI 2 – MI1 = (45 – 22.5) x 10 5 = 22.5 x 10 5 N/C

E = 2.25 x 10⁶ N/C

La direzione del campo elettrico punta verso destra (stessa direzione di E 2 ).

7. Due cariche puntiformi come mostrato nella figura sottostante.

Campi elettrici: problemi e soluzioni 18

Dove si trova il punto P in modo che l'intensità del campo elettrico nel punto P sia pari a 0? k = 9.10 9 Nm 2 .C -2 , 1 µC = 10 -6 C.

Conosciuto :

Carica 1 (q 1 ) = -9 µC = -9.10 -6 Coulomb

Carica 2 (q 2 ) = 1 µC = 1.10 -6 Coulomb

Distanza tra q 1 e q 2 (r 12 ) = 1 cm

k = 9.10 9 Nm 2 .C -2

Ricerca: posizione del punto P

soluzione:

E 1 = l'intensità del campo elettrico prodotto da q 1 nel punto P

La direzione di E 1 verso q 1 perché q 1 è negativo.

E 2 = l'intensità del campo elettrico prodotto da q 2 nel punto P

La direzione di E 2 è opposta a q 2 perché q 2 è positivo.

Campi elettrici: problemi e soluzioni 19

Campi elettrici: problemi e soluzioni 20

Il campo elettrico nel punto = 0.

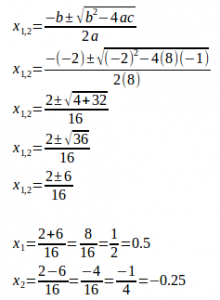

Utilizzare la formula quadratica:

Campi elettrici: problemi e soluzioni 22

Distanza tra P e q 2 = x = 0.5 cm.

Il punto P si trova a 0.5 cm a destra q 2 o a 0.25 cm a sinistra q 1.

8. Secondo la figura sottostante, se l'intensità del campo elettrico nel punto P = k Q/x 2 , allora x = ….

Campi elettrici: problemi e soluzioni 23

Conosciuto :

EP = k Q / x 2

Ricercato: x

soluzione:

Campi elettrici: problemi e soluzioni 24

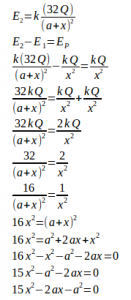

E 2 = L'intensità del campo elettrico nel punto P generato dalla carica +32Q

r 2 =Distanza tra la carica +32Q e il punto P = a + x

Campi elettrici: problemi e soluzioni 25

Utilizzare la formula quadratica:

Campi elettrici: problemi e soluzioni 26

  1. Cos'è un campo elettrico?
    • RispostaUn campo elettrico è una regione attorno a un oggetto carico in cui altri oggetti carichi possono subire forze elettriche. Si tratta di un campo vettoriale, ovvero possiede sia modulo che direzione in ogni punto.
  2. Come si determina l'intensità di un campo elettrico?
    • Risposta: L'intensità o la grandezza di un campo elettrico in un punto è definita come la forza sperimentato da un test positivo posizionata in quel punto, divisa per l'entità della carica di prova stessa: .
  3. Come varia con la distanza il campo elettrico generato da una carica puntiforme?
    • Risposta: Il campo elettrico a causa di un addebito punti è inversamente proporzionale al quadrato della distanza dalla carica. La relazione è data da Durante la serata, è la costante di Coulomb.
  4. Qual è la direzione del campo elettrico generato da una carica positiva?
    • RispostaIl campo elettrico generato da una carica positiva è diretto radialmente verso l'esterno rispetto alla carica stessa. Per una carica negativa, il campo è diretto radialmente verso l'interno, in direzione della carica.
  5. Come si possono rappresentare graficamente i campi elettrici?
    • RispostaI campi elettrici possono essere rappresentati graficamente mediante linee di campo (o linee di forza). La direzione del campo in qualsiasi punto è tangente alla linea di campo in quel punto, e la densità delle linee indica l'intensità del campo.
  6. Cosa accade al campo elettrico all'interno di un conduttore in equilibrio elettrostatico?
    • RispostaAll'interno di un conduttore in equilibrio elettrostatico, il campo elettrico è nullo. Questo perché qualsiasi campo esterno provoca una ridistribuzione degli elettroni liberi nel conduttore, annullando il campo esterno interno.
  7. Come si comportano le linee di campo elettrico in prossimità di un bordo tagliente di un conduttore?
    • RispostaIn prossimità di un bordo tagliente o di una punta acuminata di un conduttore, le linee del campo elettrico sono più concentrate, generando un campo elettrico più intenso in quella regione. Questo principio è alla base del funzionamento di dispositivi come il parafulmine.
  8. In che modo i principi di sovrapposizione si applicano ai campi elettrici?
    • RispostaIl campo elettrico generato da più cariche in un punto è semplicemente la somma vettoriale dei campi elettrici generati da ciascuna singola carica. Questo è noto come principio di sovrapposizione.
  9. Come si rapporta il lavoro svolto da un agente esterno al campo elettrico quando si sposta una carica all'interno del campo?
    • Risposta: Il lavoro fatto da un agente esterno nel trasferimento di una carica da un punto all'altro in un campo elettrico è uguale al negativo della variazione di energia potenziale elettrica, che è Durante la serata, è la variazione del potenziale elettrico.
  10. Le linee di campo elettrico possono mai incrociarsi?

    • RispostaNo, le linee del campo elettrico non possono intersecarsi. Se lo facessero, implicherebbe che nel punto di intersezione ci sarebbero due direzioni diverse del campo elettrico, il che non è possibile.
