Energia electrica in circuitibus condensatorum – problemata et solutiones

1. determinare electrica navitas in circuitu in figura infra monstrato (1 µF = 10^-6 F)

Notum:

Capacitor 1 (C)₁) = 3 µF Energia electrica in circuitibus condensatorum – problemata et solutiones 1

Capacitor 2 (C₂) = 1 µF

Capacitor 3 (C₃) = 2 µF

Capacitor 4 (C₄) = 6 µF

Capacitor 5 (C₅) = 4 µF

Electric voltage (V) = 5 volta

Quaesitum: Energia electrica in circuitibus

solution:

Condensator aequivalens:

Capacitor 2 et capacitor 3 paralleliter connexi sunt.Capacitor aequivalens:

C_AC =₂C +₃ = 1 + 2 = 3 µF

Capacitor 1, capacitor A et capacitor 4 in serie connexi sunt.Capacitor aequivalens:

1/C_B = 1/C₁ + 1/C_A + 1/C₄ = 1/3 + 1/3 + 1/6 = 2/6 + 2/6 + 1/6 = 5/6

C_B = 6/5 µF

Capacitor B et capacitor 5 paralleliter connexi sunt. Capacitor aequivalens:

C = C_B C +₅ = 6/5 + 4 = 6/5 + 16/4 = 24/20 + 80/20 = 104/20 = 5.2 µF

C = 5.2 × 10^-6 Farad

Energia electrica in circuitu:

E = dimidium CV² = ½ (5.2 × 10)^-6)(5²) = (2.6 × 10^-6)(25)

E = 65 × 10^-6 Julius

2. decernite energia electrica in circuitibus condensatorum in figura infra monstratur (1 µF = 10^-6 F)

Notum:

Capacitor 1 (C₁) = 4 µF Energia electrica in circuitibus condensatorum – problemata et solutiones 2

Capacitor 2 (C₂) = 6 µF

Capacitor 3 (C₃) = 12 µF

Capacitor 4 (C₄) = 2 µF

Capacitor 5 (C₅) = 2 µF

Tensio electrica (V) = 40 voltia

Quaesitum: Energia electrica in circuitibus

solution:

Condensator aequivalens:

Capacitor 1, capacitor 2 et capacitor 3 in serie connexi sunt. Capacitor aequivalens:

1/C_A = 1/C₁ + 1/C₂ + 1/C₃ = 1/4 + 1/6 + 1/12 = 3/12 + 2/12 + 1/12 = 6/12

Vide quoque Circuitus electrici – problemata et solutiones

C_A = 12/6 = 2 µF

Capacitor 4 et capacitor 5 in serie connexi sunt. Capacitor aequivalens:

1/C_B = 1/C₄+ 1/C₅= 1/2 + 1/2 = 2/2

C_B= 2/2 = 1 µF

Capacitor A et capacitor B in parallelo. Capacitor aequivalens:

C = C_A C +_B = 2 + 1 = 3 µF

C = 3 × 10^-6 Farad

Energia electrica in circuitibus:

E = dimidium CV² = ½ (3 × 10)^-6)(40²) = (1.5 × 10^-6)(1600)

E = 2400 × 10^-6 X x = CC^-3 Julius

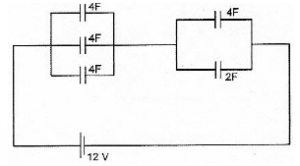

3. Determina tEnergia in circuitu electrico condita in figura infra ostenditur.w.

Notum:

Capacitor 1 (C₁) = 4 F Energia electrica in circuitibus condensatorum – problemata et solutiones 3

Capacitor 2 (C₂) = 4 F

Capacitor 3 (C₃) = 4 F

Capacitor 4 (C₄) = 4 F

Capacitor 5 (C₅) = 2 F

Tensio electrica (V) = 12 voltia

Quaesitum: Energia electrica in circuitibus

solution:

Condensator aequivalens:

Capacitor 1, capacitor 2 et capacitor 3 paralleliter connexi sunt. Capacitor aequivalens:

C_A C =₁C +₂C +₃ = 4 + 4 + 4 = 12°F

Capacitor 4 et capacitor 5 paralleliter connexi sunt. Capacitor aequivalens:

C_B C =₄C +₅ = 4 + 2 = 6 F

Capacitor A et capacitor B in serie coniuncti sunt. Capacitor aequivalens:

1/C = 1/C_A + 1/C_B = 1/12 + 1/6 = 1/12 + 2/12 = 3/12

C = 12/3 = 4 Farad

Energia electrica in circuitibus:

E = dimidium CV² = ½ (4)(12²) = (2)(144)

E = 288 Joulia

1. Quaeritur: Quomodo energia in condensatore conservatur?

Responsum: Energia in condensatore in campo electrico inter laminas eius reponitur. Cum tensio electrica per condensatorem applicatur, onera positiva in una lamina et onera negativa in altera accumulantur, campum electricum creantes.

Vide quoque Collisiones Momenti Impulsivi – Problemata et Solutiones

2. Quaeritur: Quae est formula energiae in condensatore conditae?

Responsum: Energia (U) in condensatore condita datur per $U = 2 1 C V^{2}$ ubi C est capacitas et V est tensio electrica trans condensatorem.

3. Quaeritur: Quid fit energiae in condensatore conditae cum tensio electrica duplicatur?

Responsum: Cum energia quadrato tensionis (V^2) proportionalis sit, cum tensio duplicatur, energia quadruplo augetur.

4. Quaeritur: Cur condensator onustus periculosus esse potest, etiam si a fonte tensionis suae disiunctus est?

Responsum: Condensator onustus energiam suam conditam retinere potest etiam cum a fonte tensionis suae disiunctus est. Si conductor (vel persona) terminales tangit, energia condita celeriter liberari potest, damnum vel detrimentum fortasse inferens.

5. Quaeritur: Quomodo energia in condensatore condita mutatur si capacitas dimidiatur, tensione constans manente?

Responsum: Si capacitas dimidiatur et tensio electrica constans manet, energia condita etiam dimidiabitur, cum energia directe proportionalis sit capacitati.

6. Quaeritur: Quale munus agit materia dielectrica in condensatore?

Responsum: Materia dielectrica capacitatem condensatoris auget campo electrico effectivo inter laminas minuendo et conductionem oneris inter laminas impedit.

Vide quoque Dynamica fluidorum – problemata et solutiones

7. Quaeritur: In circuitu condensatoris seriei, quomodo capacitas totalis cum capacitatibus singulis comparatur?

Responsum: In ordinatione seriei, inversum capacitatis totalis (1/C_totalis) est summa inversorum capacitatum singularum. Hoc significat capacitatem totalem in configuratione seriei semper minorem esse quam minima capacitate in serie.

8. Quaeritur: Quomodo capacitas totalis pro condensatoribus paralleliter connexis computatur?

Responsum: Pro condensatoribus in parallelo, capacitas totalis est summa capacitatum singularum.

9. Quaeritur: Cur capacitor currentem continuum (DC) intercludit sed currentem alternantem (AC) transire permittit?

Responsum: Condensator cursum continuum (DC) impedit, quia, semel plene impletus, nullus ulterius fluere potest. Attamen, cum cursu alterno (AC), tensio electrica continuo mutatur, quod efficit ut condensator impleatur et exoneret, ita ut cursus efficax fluere possit.

10. Quaeritur: Quid accidit tensioni condensatoris si cum batteria connectitur et deinde disiungitur antequam plena oneratio attingatur?

Responsum: Capacitor tensionem, quam tempore disiunctionis habebat, retinebit neque ulterius onerabitur nisi fonti potentiae rursus coniunctus sit.
